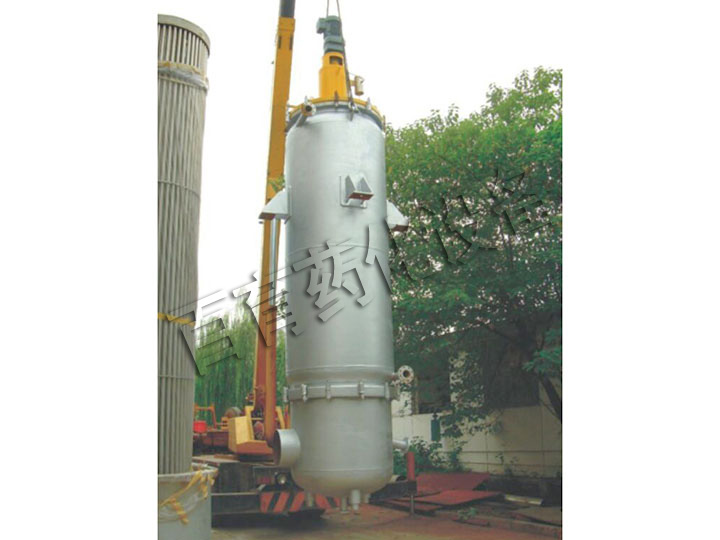

短程分子蒸餾設備
基本原理
短程分子蒸餾設備的蒸餾是一種在高真空（<10Pa）條件下，在加熱面上被蒸發的分子經過盡可能短的距離到達冷凝面進行冷凝，從而實現液-液分離的蒸餾過程。當加熱面與冷凝面的距離小于或等于操作真空和溫度下的被蒸發分子的平均自由程時，該蒸餾過程也被稱為分子蒸餾。它具有蒸餾溫度低、蒸餾真空度高、受熱時間短、分離程度高等優點，是一種較新的尚未廣泛運用于工業化生產的分離技術。

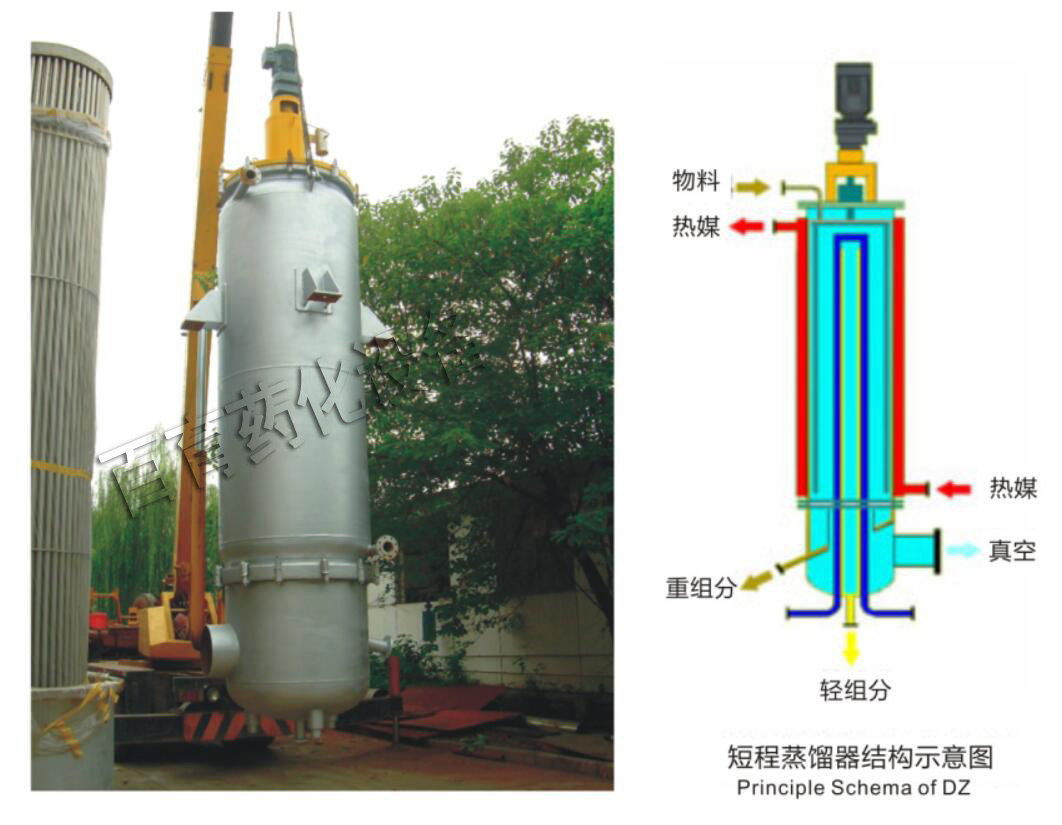

物料從上法蘭蓋進入短程分子蒸餾設備，通過轉子上的分配盤將物料連續均勻的分布到垂直的筒體加熱面上，物料靠重力下降的同時，被旋轉的刮膜裝置在加熱面強制形成薄的湍流狀液膜。
被蒸發的分子經過很短的距離到達內置冷凝器并冷凝下來，通過蒸發器底部的出料口排出，重組份進入短程分子蒸餾設備的殘渣收集槽并從側面的出口排出。
其蒸餾過程分以下幾個步驟：
物料在加熱面上形成液膜——分子在液膜表面上蒸發——被蒸發的分子從加熱面向冷凝面運動——被蒸發的分子在冷凝面上冷凝——蒸餾物和殘留物的收集排放。
性能特點
◆真空度高、蒸餾溫度低：工作真空：0.1Pa～10 Pa。

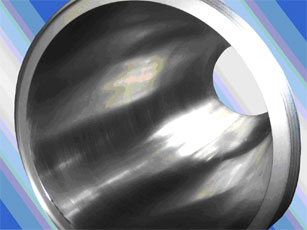

◆傳熱系數大、蒸發效率高：旋轉的刮膜裝置將物料在蒸發筒體內表面刮成均勻的薄膜，有效降低了熱阻，在高的真空度下，使得易蒸發物質從物料中蒸餾分離出來；由于筒體內表面與刮膜器之間的液膜處于劇烈的湍動狀態，物料中的不同組份傳遞以及與加熱夾套內的加熱介質的熱量傳遞都非常高效；此外，由于筒體內表面的高光潔度以及刮膜器的不停運動，使得加熱面不容易結焦、結垢，也有助于增大總傳熱系數，提高蒸發效率。
◆受熱時間短：進入短程分子蒸餾設備的物料由分配盤均勻分布到垂直的加熱面上，在重力和刮膜器的雙重作用下沿長度有限的加熱面呈螺旋下轉，在蒸發器內的停留時間很短，一般為幾秒～幾十秒（平均停留時間與加熱面長度、刮膜器的形式及物料的特性、膜厚等參數相關）。此外，DZ系列短程分子蒸餾設備的“無死角”設計，避免了物料在分配盤、加熱面和刮膜系統等部位堆積，減少了熱敏性物質的熱聚合和熱分解。
短程分子蒸餾設備的蒸餾是一種在高真空（<10Pa）條件下，在加熱面上被蒸發的分子經過盡可能短的距離到達冷凝面進行冷凝，從而實現液-液分離的蒸餾過程。當加熱面與冷凝面的距離小于或等于操作真空和溫度下的被蒸發分子的平均自由程時，該蒸餾過程也被稱為分子蒸餾。它具有蒸餾溫度低、蒸餾真空度高、受熱時間短、分離程度高等優點，是一種較新的尚未廣泛運用于工業化生產的分離技術。
物料從上法蘭蓋進入短程分子蒸餾設備，通過轉子上的分配盤將物料連續均勻的分布到垂直的筒體加熱面上，物料靠重力下降的同時，被旋轉的刮膜裝置在加熱面強制形成薄的湍流狀液膜。
被蒸發的分子經過很短的距離到達內置冷凝器并冷凝下來，通過蒸發器底部的出料口排出，重組份進入短程分子蒸餾設備的殘渣收集槽并從側面的出口排出。
其蒸餾過程分以下幾個步驟：
物料在加熱面上形成液膜——分子在液膜表面上蒸發——被蒸發的分子從加熱面向冷凝面運動——被蒸發的分子在冷凝面上冷凝——蒸餾物和殘留物的收集排放。
性能特點
◆真空度高、蒸餾溫度低：工作真空：0.1Pa～10 Pa。
◆傳熱系數大、蒸發效率高：旋轉的刮膜裝置將物料在蒸發筒體內表面刮成均勻的薄膜，有效降低了熱阻，在高的真空度下，使得易蒸發物質從物料中蒸餾分離出來；由于筒體內表面與刮膜器之間的液膜處于劇烈的湍動狀態，物料中的不同組份傳遞以及與加熱夾套內的加熱介質的熱量傳遞都非常高效；此外，由于筒體內表面的高光潔度以及刮膜器的不停運動，使得加熱面不容易結焦、結垢，也有助于增大總傳熱系數，提高蒸發效率。
◆受熱時間短：進入短程分子蒸餾設備的物料由分配盤均勻分布到垂直的加熱面上，在重力和刮膜器的雙重作用下沿長度有限的加熱面呈螺旋下轉，在蒸發器內的停留時間很短，一般為幾秒～幾十秒（平均停留時間與加熱面長度、刮膜器的形式及物料的特性、膜厚等參數相關）。此外，DZ系列短程分子蒸餾設備的“無死角”設計，避免了物料在分配盤、加熱面和刮膜系統等部位堆積，減少了熱敏性物質的熱聚合和熱分解。
 |
 |
應用范圍
可代替常規降膜蒸發器，用于石化及化工產品的蒸餾、提純、濃縮、脫色使用；尤其適用于熱敏性，易氧化化學工業品的蒸餾精制；也可用于高沸點產品的蒸餾分離。
典型應用
多不飽和脂肪酸（油酸、亞麻酸、魚油脂肪酸（乙酯））及其衍生物的蒸餾精制；單甘脂的精制；二聚酸的精制；VE、植物甾醇的精制；液晶的蒸餾；高分子聚合物脫除單體；其他熱敏性產品的精制。
產品選型
根據理論推算及多年短程蒸餾的應用推廣經驗，短程蒸餾的處理能力和原料（產品）的分子量，物料粘度、操作條件、蒸發器的有效換熱面積有直接關系。
常用進料速率：100 kg / （m² h）
Max：80 - 150 kg /（m² h）
Min規格： DZ-5 有效蒸發面積0.05平方
Max規格： DZ-3600 有效蒸發面積36平方
設備材質：SUS304，SUS316L，SAF2205，及哈氏合金
可代替常規降膜蒸發器，用于石化及化工產品的蒸餾、提純、濃縮、脫色使用；尤其適用于熱敏性，易氧化化學工業品的蒸餾精制；也可用于高沸點產品的蒸餾分離。
典型應用
多不飽和脂肪酸（油酸、亞麻酸、魚油脂肪酸（乙酯））及其衍生物的蒸餾精制；單甘脂的精制；二聚酸的精制；VE、植物甾醇的精制；液晶的蒸餾；高分子聚合物脫除單體；其他熱敏性產品的精制。
產品選型
根據理論推算及多年短程蒸餾的應用推廣經驗，短程蒸餾的處理能力和原料（產品）的分子量，物料粘度、操作條件、蒸發器的有效換熱面積有直接關系。
常用進料速率：100 kg / （m² h）
Max：80 - 150 kg /（m² h）
Min規格： DZ-5 有效蒸發面積0.05平方
Max規格： DZ-3600 有效蒸發面積36平方
設備材質：SUS304，SUS316L，SAF2205，及哈氏合金
工作溫度：350℃
